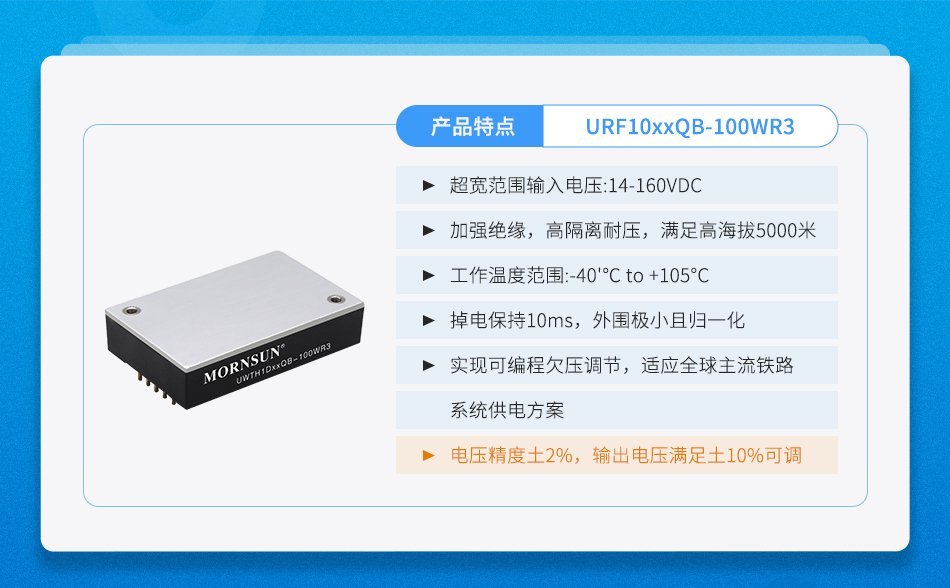

本文指出：在工业控制，新能源，通信等领域，电气模块已成为其高集成和舒适的首选。但是，当系统需要更高的输出电压时，实用的应用通常会面临挑战：安全性和稳定性的实施电压叠加程度如何？功率模块输出的Boost技术系列已经出现，但是如果忽略了主要的隐藏风险，它将至少导致系统无法进入系统，最糟糕的是，它将造成设备损坏甚至安全事故。本文将解释从四个方面改进相关的隐藏风险和步骤：选择，散热，动态响应和反向电压。隐藏风险1：模块的选择不是输出。 2）加载加载：当两个模块之间的加载差异很大时，由于电流加载不足，具有较小加载能力的模块可能会进入过多的保护模式导致通用系统异常。解决方案：选择两个电源规格，然后选择相同的型号和批次；满足输出电压的高精度（±2％）并支持调整后的支撑，以便在极度公差下可以将随后的输出电压调节到相同的量，例如Mornsun的URB/URF/UWTH系列。隐藏危险2：预防热量，模块的寿命急剧降低，连接系列后的总电压增加，这可能会改变单个模块的工作状态。如果Dissheat Ipation的设计不足，则模块的内部温度可能会超过安全阈值（例如125℃），从而导致积累甚至热分解的组成部分。此外，两个模块的涟漪电压将无法能够，并且在系列中工作时会有额外的连锁反应，输出的噪音也会增加原始输入电容器和输出以承受较大的连锁电流。解决方案：使用集成的热量耗散溶液进行强制空气冷却 +热垫圈，以确保模块在适当的周围温度下工作；选择一个高效率模块（效率≥95％）来减少其自身的热量，例如Mornsun的VRF_HB系列。另外，应为输入和输出完成更多的过滤步骤。隐藏的危险3：Hiin充分动态响应，突然的加载变化会导致社会化。快速加载（例如电动机的启动和停止）时，串联模块可能没有足够的动态响应速度，从而导致短暂崩溃或在输出电压处进行过时，从而影响设备操作的稳定性。解决方案：选择具有出色动态响应性能的模块，例如25％的加载步骤，以满足500US内的±5％和恢复时间的电压变化，例如Mornsun的VCB系列；它也可以连接大小电解电容器 +陶瓷电容器平行于输出末端的E容量，以滤波高频噪声和平滑的电压波动。隐藏危险4：反向电压会损坏电源。当使用的dlater模块的输出的时间延迟是不均匀的，首先可以将开始的电源的输出电压应用于另一个模块的输出，从而导致内部设备被损坏；当单个模块发生故障时，可能会因电源有缺陷而后退启用其他正常的工作电源，从而造成设备损坏。解决方案：与每个偏置二极管模块的输出并行连接（较小的电压塌陷的Schottky二极管约为0.3V，并且过度的电压塌陷将破坏模块）。例如，下图：摘要：电源模块安全加强的黄金法则不是简单的电压叠加，而是需要多D从选择，初始化耗散，动态响应，抗干扰和抗反向崩溃中获得的全面设计。出于出色而紧凑的能源解决方案的目的，并掌握了系列的关键点，Jin Shengyang还可以帮助您在复杂的情况下变得容易，从而提供稳定且可靠的“心脏力量”的设备。
